Ritmo представляет электрогидравлическую машину DELTA DRAGON 250 B
для стыковой сварки трубопроводов диаметром от 75 до 250 мм из термопластов для транспортировки
газа, воды и других сред. Данная машина производится согласно
итальянским и международным стандартам (UNI 10565, ISO 12176-1).
Благодаря новой улучшенной конструкции шасси центратора можно
осуществлять сварку встык отводов, тройников, Т-образных и Y-образных
фитингов без вспомогательного оборудования. Машина выпускается в двух модификациях: для работы от сети 110 В и 230 В.
Отличительные особенности машины для стыковой сварки Delta Dragon 250 B:
Компактный дизайн
Цифровой терморегулятор Digital Dragon
система SmartLock
2 положения центратора:
Новая конструкция DELTA DRAGON 250 B предлагает следующие инновационные
решения: шасси центратора может быть установлено в два положения:
горизонтально или под наклоном в зависимости от конкретных условий
сварки.
Специальная система фиксации нагревателя (между 2-ым и 3-им
зажимами, или между 3-им и 4-ым) автоматически отсоединяет торцы
свариваемых сегментов от нагревателя после оплавления; торцеватель
оснащен концевым выключателем безопасности для исключения случайного
пуска, термовыключателем защиты двигателя, эргономичной системой
установки и фиксации на центраторе, удобной системой включения и
выключения; гидроагрегат находится в ударопрочном пластиковом корпусе,
легкий и компактный, устойчив к различным атмосферным условиям.
Система SmartLock для Ritmo Delta Dragon 250 B TE.
С системой SmartLock очень просто менять вкладыши. Буквально, 1 нажатие кнопки и вкладыш снят или установлен.
Зажимы центратора оснащены специальной системой быстрой фиксации
редукционных вкладышей SMARTLock. Данная система позволяет быстро
выполнить установку вкладышей без использования дополнительного
инструмента.
Составные части Ritmo Delta Dragon 250 B TE
центратор с возможностью расположения как
горизонтально, так и под углом. Вкладыши зажимов устанавливаются с
помощью новой кнопочной системы SMARTLock, использование которой
сокращает время установки одного вкладыша до 1 секунды. Дополнительно
на центраторе установлено устройство фиксации нагревателя, которое
позволяет легко установить нагреватель в зону сварки, а впоследствии
свободно отделить торцы от нагревателя. По бокам центратора
предусмотрена возможность установки опорных роликов (для упрощения
движения труб и извлечения соединения из центратора).
нагреватель с тефлоновым покрытием со
встроенным контактным термометром для отслеживания температуры и
высокоточным электронным терморегулятором «Digital Dragon» (±1°C) в
защитном прорезиненном корпусе со световыми индикаторами работы сети и
нагревателя.
электрический торцеватель
для предварительной обработки торцов свариваемых труб или фитингов. Он
оснащен микровыключателем и плавким предохранителем для защиты
двигателя.
электрический гидроагрегат в
защищенном пластиковом корпусе с рычагом управления
сведением/разведением подвижной каретки, клапаном выпускного давления и
максимального давления (также может использоваться для цикла «с двойным
давлением»), гидравлическими шлангами с БРС и таймером (для отслеживания
времени этапов прогрева и сварки). Возможно подключение прибора
протоколирования INSPECTOR.
станина торцевателя и нагревателя с защитной термостойкой тканью, предотвращающей появление царапин на поверхности.

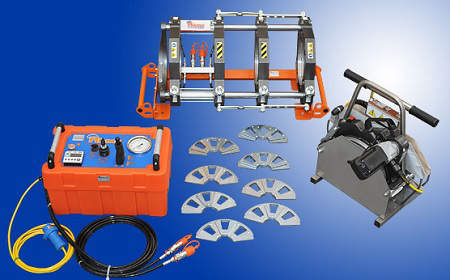

Комплект Ritmo Delta Dragon 250 B TE
В комплектацию DELTA DRAGON 250 B входит:
новый улучшенный центратор,
электрический гидроагрегат,
электрический торцеватель,
нагреватель с
тефлоновым покрытием (PTFE) с электронным терморегулятором в защитной
коробке
станина для торцевателя и нагревателя.
Кроме
этого, в комплекте дополнительно поставляются редукционные зажимные
вкладыши для зажимов всех размеров, которые поддерживает DELTA Dragon 250.
Принадлежности и запасные части по заказу для Delta Dragon 250 B
арт. 80400850 - зажим для фланцев;
арт. 71261070 - деревянный ящик для редукционных зажимных вкладышей;
арт. 84461150 - Набой ножей торцевателя (2 шт)
Технические характеристики Ritmo Delta Dragon 250 B:
Диаметр соединяемых труб
75 - 250 мм
Питание
110 В
230 В
Питание
Однофазное - 50/60 Гц
Суммарная потреб. мощность
3470 Вт
3470 Вт
Рабочая температура
180 - 280°С
Температура окружающей среды
-5 - +40°С
Время разогрева до рабочей температуры
< 20 мин.
Материалы
ПЭ, ПП, ПБ, ПВДФ
РАЗМЕРЫ(Д х Ш х В)
Центратор
1000 х 543 х 418 мм
МАССА
Центратор
58 кг
Общаямасса
118кг
Аксессуары для стыковых сварочных машин.
Сниматель внутреннего грата.
При
стыковой сварке внутри трубы образуется грат, который сужает диаметр
трубы. Конечно, инженеры при проектировании инженеры закладывают про
запас диаметр труб с учётом грата. Но есть вариант СЭКОНОМИТЬ на
диаметре труб за счёт удаления внутреннего грата:
Труборезы в комплект к стыковым сварочным машинам.
Для
качественно резки труб перед стыковой сваркой мы поставляем
профессиональные труборезы итальянского (Ritmo) и немецкого производства
(Rothenberger).
Качественные аксессуары - залог надёжности в Вашей работе !

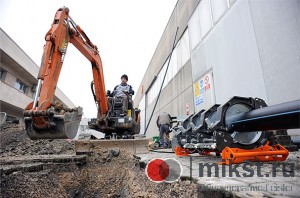

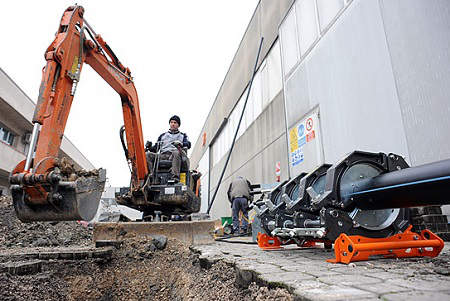

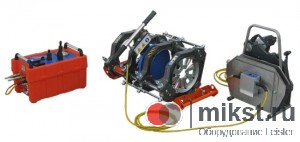

Фотографии Delta Dragon 250 B
