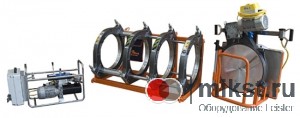

Ritmo DELTA 500 TE без вкладышей

Сварочная машина с автоматической центровкой соединяемых труб для сварки трубопроводов диаметром до Ш500 мм, предназначенных для транспортировки воды, газа и других жидкостей, находящихся под высоким давлением.

Машина DELTA 500 сконструирована в соответствии с национальными и между- народными стандартами (UNI 10565, ISO 12176-1). Машина выпускается в двух модификациях: для работы от сети 230 В и 400 В. С помощью машины DELTA 500 можно осуществлять сварку фитингов без вспомогательного оборудования. Колена, Т-образные фитинги, отводы и фланцы можно сваривать, сняв с шасси четвёртый зажим. Фланцы с сильно зауженной кромкой можно сваривать с помощью специального дополнительного зажима (поставляемого по заказу), фиксируемого в основных зажимах.

Отличительные особенности Delta 500 TE:

• шасси с несущей рамой, четырьмя зажимами и двумя напорными гидравлическими цилиндрами, оборудованными герметичными муфтами быстрого соединения;
• съёмный нагревательный элемент с отдельным термометром для снятия рабочей температуры ;
• съёмный электроторцеватель для выравнивания торцов соединяемых труб и фитингов, оборудованный защитным микровыключателем и прерывателем для защиты от перегрузок;
• электрический гидроагрегат с рычагом, сводящим и разводящим зажимы, с клапанами максимального давления и выпускными лапанами (полезными также при сварке "с двойным давлением"), идравлическими шлангами с герметичными муфтами быстрого соединения, таймером (для этапов разогрева и сварки), со съёмной электрической панелью, оборудованной розеткой для подключения нагревательного элемента, с электронным терморегулятором для контроля рабочей температуры, дифференциальным прерывателем и специальным разъёмом для подключения электронного прибора INSPECTOR для протоколирования данных сварки;
• станина торцевателя и нагревательного элемента.


Комплектация Delta 500:

• шасси с набором инструментов;
• нагревательный элемент TP DELTA 500 TE;
• торцеватель;
• электрический гидроагрегат;
• электрическая панель для подключения нагревательного элемента;
• станина торцевателя и нагревательного элемента.

Каталог дополнительных комплектующих:

Фото	Наименование	Цена (руб.)	В корзину
Роликовые опоры и подставки:
	Ritmo Опорный ролик для труб до ⌀355 мм Арт.: 98600301	9120 р.	В корзину
	Ritmo Опорный ролик для труб до ⌀1000 мм Арт.: 98600300	50445 р.	В корзину
Механические:
	Ritmo Опорный ролик HS 630 Арт.: 87568602	64220 р.	В корзину
Вкладыши:
	Вкладыши зажимов D 200 (8 шт.) Арт.: 87294595	70300 р.	В корзину
	Вкладыши зажимов D 225 (8 шт.) Арт.: 87294865	67108 р.	В корзину
	Вкладыши зажимов D 250 (8 шт.) Арт.: 87295136	63916 р.	В корзину
	Вкладыши зажимов D 280 (8 шт.) Арт.: 87295406	61560 р.	В корзину
	Вкладыши зажимов D 315 (8 шт.) Арт.: 87295677	58368 р.	В корзину
	Вкладыши зажимов D 355 (8 шт.) Арт.: 87295944	55556 р.	В корзину
	Вкладыши зажимов D 400 (8 шт.) Арт.: 87296210	52820 р.	В корзину
	Вкладыши зажимов D 450 (8 шт.) Арт.: 87296480	50008 р.	В корзину
	Ritmo полный комплект вкладышей зажимов D 200-450 мм Арт.: 87296751	479104 р.	В корзину

Технические характеристики Ritmo Delta 500:

Материалы	ПЭ, ПП, ПБ, ПВДФ
Диаметр свариваемых труб	от Ш200 мм до Ш500 мм
Питание	230 В / 400 В
Однофазное	50/60 Гц
Суммарная потребляемая мощность	7120 Вт /7200 Вт
Рабочая температура	180 - 280°C
Рабочее давление	0 - 150 бар
Центратор (ДхШхВ)	1265 х 790 х 780 мм
Масса центратора	230 кг
Общая масса	408 кг

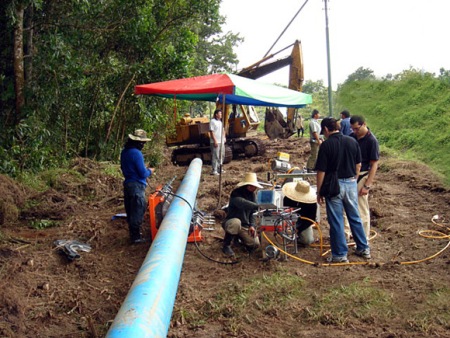

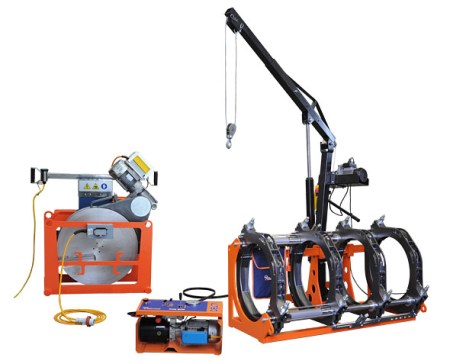

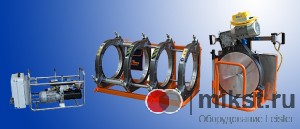

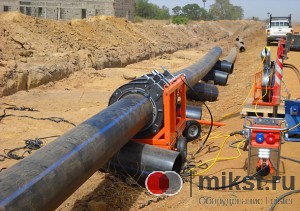

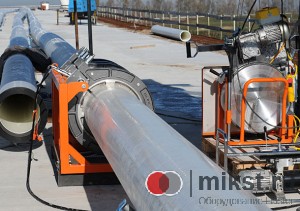

Фото обзор Ritmo Delta 500:

Дополнительные принадлежности:

• Арт. 80401250 - зажим для фланцев;
• Арт. 71261260 - специальный деревянный ящик для транспортировки (только для DELTA 500);
• Арт. 71261270 - специальный деревянный ящик для транспортировки (шасси с тележкой);
• Арт. 71261280 - специальный деревянный ящик для транспортировки (нагревательный элемент, торцеватель, станина торцевателя и нагревательного элемента и электрический гидроагрегат);
• Арт. 81211250 - тележка корпуса машины Delta;
• Арт. 98000007-прибор INSPECTOR для протоколирования данных сварки;
• Арт. 84461250 - набор ножей торцевателя.


Аксессуары для стыковых сварочных машин.

Сниматель внутреннего грата.

При стыковой сварке внутри трубы образуется грат, который сужает диаметр трубы. Конечно, инженеры при проектировании инженеры закладывают про запас диаметр труб с учётом грата. Но есть вариант СЭКОНОМИТЬ на диаметре труб за счёт удаления внутреннего грата:

• Сниматель внутреннего грата

Труборезы в комплект к стыковым сварочным машинам.

Для качественно резки труб перед стыковой сваркой мы поставляем профессиональные труборезы итальянского (Ritmo) и немецкого производства (Rothenberger).

Производство Ритмо:

• TC/108 (от D 6 до D 50 мм) с ножами D 18 & 22 мм
• T1 (от D 6 до D 64 мм) с ножом D 25 мм
• TU/75 (от D 6 до D 76 мм) с ножом D 44 мм
• TU/140 (от D 50 до D 140 мм) с ножом D 53 мм
• T3 (от D 100 до D 160 мм) с ножом D 44 мм
• T4 (от D 180 до D 315 мм) с ножом D 44 мм

Производство Rothenberger:

• Rothenberger Автоматик PL D6-67 мм
• Труборез Автоматик PL D50-125 мм
• Труборез Автоматик PL D110-168 мм

Опорные ролики.

Для облегчения движения труб при стыковой сварке.

• Ролик (до D 315 мм)
• 560 гидравлический ролик (до D 560 мм)
• 1600 гидравлический ролик (до D 1600 мм)

Качественные аксессуары - залог надёжности в Вашей работе !
