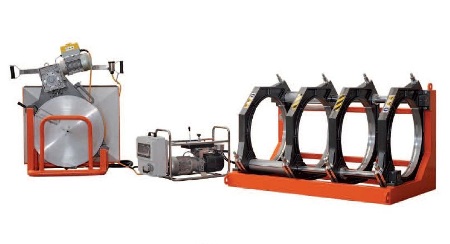

Ritmo DELTA 630 TE без вкладышей

Ritmo DELTA 630 TE без вкладышей

1 570 190.00 p


Артикул 91350601

Сварочная машина с автоматической центровкой соединяемых труб для сварки трубопроводов диаметром до 630 мм, предназначенных для транспортировки воды, газа и других жидкостей, находящихся под высоким давлением. Машина DELTA 630 сконструирована в соответствии с национальными и международными стандартами (UNI 10565, ISO 12176-1).

С помощью машины DELTA 630 можно осуществлять сварку фитингов:
колен, Т-образных фитингов, отводов и фланцев. Это возможно благодаря третьему зажиму, который соединяется с подвижными первым и вторым зажимами и перемещается по направляющим вместе с трубой. Фитинг фиксируется четвёртым зажимом. Фланцы с сильно зауженной кромкой можно сваривать с помощью специального дополнительного зажима (поставляемого по заказу), фиксируемого в основных зажимах.

Доступны два варианта исполнения - с ручным контролем процесса сварки и системой CNC "Easy Life".

Отличительные особенности Ritmo Delta 630 TE:

  • 4 поворотныхколеса;
  • Дизельныйдвигатель;
  • Автономная работаот встроенногогенератора;
  • Раздвижныезажимы длясваркифитингов;
  • Система автоматическойсварки"Easy Life";
  • Регистрации данныхсGPS;
  • Съемнаяпанель управления;
  • Возможность удалённого проводного управления (до 12 м);
  • Высокая проходимость и устойчивость перед неровностями рельефа;
  • Система SmartLock;
  • Гидравлическиеподъёмники;
  • ГидравлическийконтрольЗажимов ифрез;
  • Восхожденияпо наклонной плоскости с уклономдо 30%;

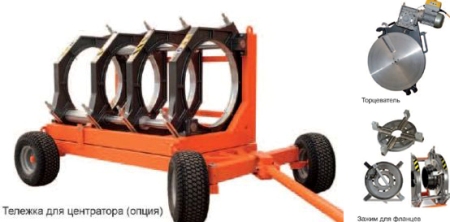

Состав Ritmo Delta 630:

  • шасси с несущей рамой, четырьмя зажимами и двумя напорными гидравлическими цилиндрами, оборудованными герметичными муфтами быстрого соединения;
  • съёмный нагревательный элемент с отдельным термометром для снятия рабочей температуры;
  • съёмный электроторцеватель для выравнивания торцов соединяемых труб и фитингов, оборудованный защитным микровыключателем и прерывателем для защиты от перегрузок;
  • заключённый в ударопрочный коррозиеустойчивый пластмассовый корпус электрический гидроагрегат с рычагом, сводящим и разводящим зажим;
  • клапаны максимального давления и выпускные клапаны (полезными также при сварке "с двойным давлением");
  • гидравлическе шланги с герметичными муфтами быстрого соединения;
  • таймер (для этапов разогрева и сварки), со съёмной электрической панелью, оборудованной розеткой для подключения нагревательного элемента;
  • электронный терморегулятор для контроля рабочей температуры;
  • разъём для подключения электронного прибора INSPECTOR для протоколирования данных сварки;
  • станина торцевателя и нагревательного элемента.

Система SmartLock для Ritmo Delta 630 TE.

С системой SmartLock очень просто менять вкладыши. Буквально, 1 нажатие кнопки и вкладыш снят или установлен.
Ritmo SmartLock
Ritmo Smartlock
Ritmo Smartlock

Зажимы центратора оснащены специальной системой быстрой фиксации редукционных вкладышей SMARTLock.  Данная система позволяет быстро выполнить установку вкладышей без использования дополнительного инструмента.

КОМПЛЕКТАЦИЯ Delta 630

  • шасси с набором инструментов;
  • нагревательный элемент TP DELTA 630 TE;
  • торцеватель;
  • электрический гидроагрегат;
  • электрическая панель для подключения нагревательного элемента;
  • станина торцевателя и нагревательного элемента.

Каталог дополнительных комплектующих:

Фото Наименование Цена (руб.) В корзину
Устройства автоматизации и протоколирования:
98000007 Блок управления INSPECTOR (РУС.) *
Арт.: 98000007
363345 р.
Роликовые опоры:
98600300 Ritmo Опорный ролик для труб до ⌀1000 мм
Арт.: 98600300
43861 р.
Вкладыши:
87295662 Вкладыши зажимов D 280 (8 шт.)
Арт.: 87295662
118897 р.
87295678 Вкладыши зажимов D 315 (8 шт.)
Арт.: 87295678
115339 р.
87295945 Вкладыши зажимов D 355 (8 шт.)
Арт.: 87295945
108377 р.
87296211 Вкладыши зажимов D 400 (8 шт.)
Арт.: 87296211
102034 р.
87296481 Вкладыши зажимов D 450 (8 шт.)
Арт.: 87296481
94375 р.
87296752 Вкладыши зажимов D 500 (8 шт.)
Арт.: 87296752
83855 р.
87297021 Вкладыши зажимов D 560 (8 шт.)
Арт.: 87297021
73412 р.
87297291 ОБЩЕЕ КОЛИЧЕСТВО (ВКЛАДЫШИ ЗАЖИМОВ D 280?560 мм)
Арт.: 87297291
696289 р.
87294867 Вкладыши ⌀225мм
Арт.: 87294867
153553 р.
87295137 Вкладыши ⌀250мм
Арт.: 87295137
138237 р.
87295407 Вкладыши ⌀280мм
Арт.: 87295407
130578 р.
87295679 Вкладыши ⌀315мм
Арт.: 87295679
127175 р.
87295946 Вкладыши ⌀355мм
Арт.: 87295946
119826 р.
87296212 Вкладыши ⌀400мм
Арт.: 87296212
112090 р.
87296482 Вкладыши ⌀450мм
Арт.: 87296482
103813 р.
87296753 Вкладыши ⌀500мм
Арт.: 87296753
92132 р.
87297022 Вкладыши ⌀560мм
Арт.: 87297022
81070 р.
87297292 Вкладыши ⌀630мм
Арт.: 87297292
81070 р.
87297294 Полный комплект вкладышей ⌀225-630мм
Арт.: 87297294
1139540 р.
Аксессуары машин для изготовления фитингов:
80401351 Зажим для фланцев - DELTA 630
Арт.: 80401351
219616 р.
84462902 Набор ножей торцевателя
Арт.: 84462902
21737 р.
84461350 Набор ножей для торцевателя
Арт.: 84461350
26147 р.
Аксессуары для машин с гидравлическим приводом:
83593617 Подъемник электрический для н.э.,торцевателя, 400В для DELTA 630
Арт.: 83593617
332170 р.
80401340 Ritmo Зажим для фланцев
Арт.: 80401340
275390 р.
87568602 Ritmo Опорный ролик HS 630
Арт.: 87568602
52293 р.

Описание Basic Easy Life.


Easy Life позволяет с легкостью управлять процессом сварки, при этом сварка идёт в полуавтоматическом режиме.  Easy Life имеет удобный интерфейс, который позволяет легко и быстро управлять параметрами сварки:
  • давление
  • время
  • температура

Использование данного гидроагрегата совместно с прибором протоколирования Inspector гарантирует соответствие международным стандартам UNI и DVS. Данная система весьма универсальна и может быть адаптирована к иным методам сварки, например, сварка с «двойным давлением».

Гидроагрегат EASY LIFE для сварочных машин DELTA 160 250 315 (230 В) и DELTA 500 (400 В) включает в себя:

  • съёмный пластиковый кожух
  • панель управления для программирования и управления процессом сварки
  • электрическую панель с предохранителем  для защиты от перегрузок
  • розетки  для подключения нагревательного элемента и торцевателя,
  • разъём для подключения специального прибора протоколирования  INSPECTOR
  • несущую раму и корпус из нержавеющей стали, в который заключён гидравлический узел гидроагрегата;
  • гидравлические шланги с герметичными муфтами быстрого соединения.

Технические характеристи Basic Easy Life


РАЗМЕРЫ (Д х Ш х В)

585 х 384 х 463 мм

Масса

37 кг

Питание

230 В однофазное 50/60 Гц

Суммарная потреб. мощность

1100Вт


Гидроагрегат Ritmo CNC

Использование этого агрегата позволяет снизить до минимума человеческий фактор и риски с ним связанные. Возможны две модификации: SA (полуавтоматическая) и FA (полностью автоматическая). Компактный пластиковый корпус защищает гидроагрегат от падений и атмосферных явлений. Отдельное внимание уделено соединениям, в которых используются сверхнадежные коннекторы.

Ritmo CNC
Специальный ударопрочный корпус из пластика защищает от падений, грязи, воды и т.п.
Ritmo CNC

Таймер обратного отсчёта на панели

Программа меню машины, кнопки панели управления и компьютерная программа выполнены на русском языке, навигация проста и удобна. Оператору необходимо лишь выбрать стандарт сварки и диаметр/SDR свариваемой трубы.

Все сварочные параметры (давление, время, температура) будут установлены автоматически. Если используется нестандартная труба, предусмотрена возможность ввода своих данных (диаметр, SDR, материал, время сварки и давление), сварочный цикл проводится в автоматическом режиме. После завершения сварочного цикла формируется протокол сварки и записывается в память (до 600 отчетов). При необходимости можно напечатать протоколы напрямую на портативный принтер или загрузить на компьютер. Используя программное обеспечение Ritmo, оператор может создать различные базы данных и вести всю историю в удобной форме.

Технические характеристики Ritmo Delta 630:



Диаметр соединяемых труб

355 - 630 мм

Питание

400 В - 3F +N +PE - 50/60 Гц
Суммарная потребляемая мощность11412 Вт
Рабочая температура180 - 280 °C
Температура окружающей среды-5 - + 40 °C
Время разогрева до рабочей температуры<35 мин.
МатериалыПЭ, ПП, ПБ, ПВДФ
Размеры центратора1550х1010х990 мм
Масса центратора297 кг
Общая масса (только Delta 630)573 кг

Аксессуары для стыковых сварочных машин.

Сниматель внутреннего грата.


При стыковой сварке внутри трубы образуется грат, который сужает диаметр трубы. Конечно, инженеры при проектировании инженеры закладывают про запас диаметр труб с учётом грата. Но есть вариант СЭКОНОМИТЬ на диаметре труб за счёт удаления внутреннего грата:

Труборезы в комплект к стыковым сварочным машинам.

Для качественно резки труб перед стыковой сваркой мы поставляем профессиональные труборезы итальянского (Ritmo) и немецкого производства (Rothenberger).

Производство Ритмо:
Производство Rothenberger:

Опорные ролики.

Для облегчения движения труб при стыковой сварке.

Качественные аксессуары - залог надёжности в Вашей работе !

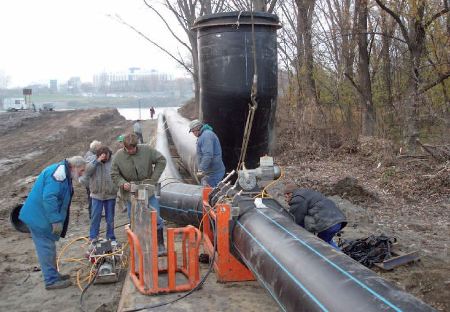

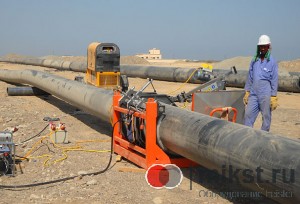

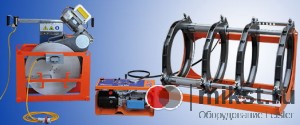

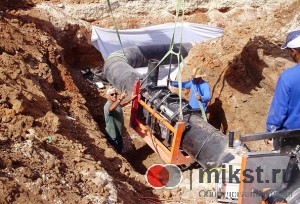

Фотографии Delta 630 TE:

Ritmo Delta 630 Цена

Ritmo Delta 630 Купить
Ritmo Delta 630 Доставка
