Автоматическое протоколирование | 10000 отчетов |
Ввод данных | Транспондер (опционально карандаш для считывания штрих-кода или сканер), вручную через буквенно-числовую клавиатуру |
Система контроля сварочного процесса | Давление и продолжительность сварки, температура окружающего воздуха, входное напряжение, контроль состояния внутренней памяти, температура аппарата, срок очередного ТО(1), температура нагревательного элемента, перемещение каретки позиционера(1) |
Трассируемость по нормам ISO 12176-3/4 | Номер объекта 32-значный буквенно-цифровой, код сварщика в соответствии с ISO |
Сварочные нормы | DVS, WIS, SEDIGAS, UNI и прочие по запросу |
Вывод данных | USB A для переноса сварочных данных на USB-принтер или карту памяти USB. USB B для переноса данных напрямую на компьютер с установленной программой HURNER -банк данных DataWork, формат PDF |
Дисплей | LED-дисплей, 4 строчки по 20 буквенно-цифровых знаков, высота знака 8 мм, сварочная диаграмма со светодиодами |
Допуск/ Качество/ Класс защиты | CE, ISO9001:2008, IP54 (IP64 опционально), WEEE-рег. № DE 74849106, соответствие RoHS |
Языки | DE, EN, FR, BG, CS, ZH, NL, FI, GR, IT, NO, RO, SK, TR, RU и другие по запросу |
Работа от аккумулятора | Резервное электропитание компьютера во время фазы охлаждения (опционально) |
Системные настройки | Автоматический режим, ручной ввод сварочных параметров |
Заводская гарантия | 12 месяцев |
1)-только у машин CNC ECO+ | |

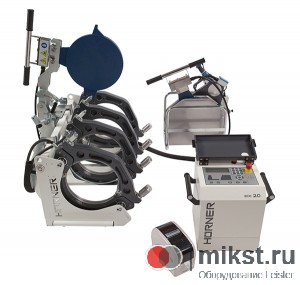

Высококачественная и долговечная CNC-машина.
Предназначена для сварки встык нагревательным инструментом труб и
фитингов из ПП, ПЭ и ПВДФ с диаметрами от 63 до 200мм. Готова к
использованию как на строительной площадке, так и в траншее.
Машина поставляется с полностью закрытым блоком гидравлики и контроля
CNC (класс защиты IP54), рассчитанным на давление до 130 бар.
Нагревательный элемент и торцеватель подключаются к блоку гидравлики и
контроля CNC.
Начиная от блока гидравлики и управления CNC с
возможностью ввода параметров в соответствии с последней редацией норм
ISO, и заканчивая полностью автоматизированным контролем сварочного
процесса, в CNC ECO-машинах HURNER все
спроектировано так, чтобы с оптимальными усилиями при высоком удобстве
обслуживания обеспечивать наилучшие сварочные результаты. Модели ECO+ дополнительно оснащены системой дистанционного контроля HDC –HurnerDistanceControl
– для точного контроля сварочного процесса и подготовки к нему. Эта
система измерения движения определяет и надежно контролирует процесс
торцевания, проверку смещения, правильное образование грата и проверяет
протекание сварочного процесса на стадии соединения, которая очень важна
для качества сварки.
Данные о свариваемых деталях, материал
трубы, диаметр и толщина стенки, значения SDR могут выбираться через
очень удобное для пользователя меню или автоматически считываться со
штрих-кода с помощью карандаша-сканера. Разумеется, это возможно и при
сварке по коду трубы на машинах серии CNC ECO+. Машина
CNC ECO в автоматическом режиме производит сварку, контролирует ее и
сохраняет отчеты во внутренней памяти. Два разъема – три функции: все CNC ECO-машины HURNER оснащены двумя USB-выходами, позволяющими выводить данные на три
различных устройства: на карту памяти USB, на принтер с разъемом USB или
на компьютер с установленной программой HURNER DataWork.
Начиная с версии ECO 2.0, все CNC- машины имеют возможность распознавания сварщика с помощью
магнитного ключа, выдачи протоколов в формате PDF и работы от
аккумулятора на стадии остывания.
На все компоненты распространяется заводская гарантия HURNER!
Рабочие диаметры | 63 – 200мм |
Электропитание | 230 В, 50 Гц, 1P+N+PE |
Мощность | 4,68 кВт |
Общий вес машины | 91 кг |
Рабочая температура | 170 - 280 °C |
Температура воздуха | -5 - +50 °C |
Площадь сечения цилиндра | 3,52 см2 |
Давление, создаваемое машиной | 0 - 130 бар |
Материал | ПЭ, ПП, ПВДФ |
Вкладыши | 63, 75, 90, 110, 125, 140, 160, 180мм |
Съемное 4-е зажимное кольцо | - |
CNC-контроллер гидравлики | v |
Позиционер | v |
Торцеватель с микровыключателем | v |
Нагреватель с тефлоновым покрытием | v |
Подставка под торцеватель и нагреватель | v |
Транспортный ящик HURNER для вкладышей и сварочной машины | v(2) |
| Описание | Вес, кг | Артикул |
| Комплект HURNER CNC 200 ECO+ вкл. вкладыши D 63-180 мм | 151,00 | 200-700-200 |
| Комплект HURNER CNC 200 ECO вкл. вкладыши D 63-180 мм | 150,50 | 200-701-200 |
| Гидравлика с ЧПУ CNC ECO+, 230В, 550Вт | 45,50 | 200-600-059 |
| Гидравлика с ЧПУ CNC ECO, 230В, 550Вт | 45,00 | 200-600-056 |
| Позиционер D 200мм CNC ECO+ | 39,00 | 200-603-200 |
| Позиционер D 200мм CNC ECO | 38,50 | 200-602-200 |
| Торцеватель, 230В, 650Вт | 11,00 | 200-612-200 |
| Нагревательный элемент, 230В, 1000Вт | 7,70 | 200-611-200 |
| Подставка под торцеватель и нагреватель | 7,40 | 200-613-200 |
| Транспортный ящик HUERNER, включая отсек для вкладышей | - | 200-600-089 |
| Вкладыши широкие | Вес, кг | Артикул |
| Зажимной вкладыш D 63, 4шт | 6,60 | 200-063-200 |
| Зажимной вкладыш D 75, 4шт | 6,40 | 200-075-200 |
| Зажимной вкладыш D 90, 4шт | 6,00 | 200-090-200 |
| Зажимной вкладыш D 110, 4шт | 5,50 | 200-110-200 |
| Зажимной вкладыш D 125, 4шт | 5,00 | 200-125-200 |
| Зажимной вкладыш D 140, 4шт | 4,40 | 200-140-200 |
| Зажимной вкладыш D 160, 4шт | 3,50 | 200-160-200 |
| Зажимной вкладыш D 180, 4шт | 2,60 | 200-180-200 |
| Полный набор вкладышей (D 63 - D 180) | 40,00 | 200-000-200 |
| Специальные вкладыши для нестандартных диаметров | -,- | 200-315-001 |
| Торговая марка: | Huerner |
