DELTA DRAGON 315 B CNC FA (высокая степень автоматизации) без вкладышей Артикул:Ritmo 91165690

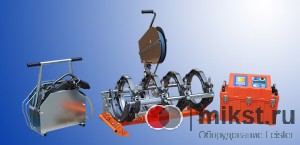

Ritmo представляет электрогидравлическую машину DELTA DRAGON 315 B CNC FA
для стыковой сварки трубопроводов диаметром от Ø90 до Ø315 мм из термопластов для транспортировки
газа, воды и других сред. Данная машина производится согласно
итальянским и международным стандартам (UNI 10565, ISO 12176-1).
Благодаря новой улучшенной конструкции шасси центратора можно
осуществлять сварку встык отводов, тройников, Т-образных и Y-образных
фитингов без вспомогательного оборудования. Поставляется в двух вариантах питания 110 В или 220 В.
Отличительные особенности машины для стыковой сварки Delta Dragon 315 D CNC - FA:
Компактный дизайн
Цифровой терморегулятор Digital Dragon
система SmartLock
Полностью автоматическое программное управление Гидроагрегат CNC FA (Full Automatisation)
2 положения центратора:
Новая конструкция DELTA DRAGON 315 B CNC - FA предлагает следующие инновационные
решения: шасси центратора может быть установлено в два положения:
горизонтально или под наклоном в зависимости от конкретных условий
сварки.
Специальная система фиксации нагревателя (между 2-ым и 3-им
зажимами, или между 3-им и 4-ым) автоматически отсоединяет торцы
свариваемых сегментов от нагревателя после оплавления; торцеватель
оснащен концевым выключателем безопасности для исключения случайного
пуска, термовыключателем защиты двигателя, эргономичной системой
установки и фиксации на центраторе, удобной системой включения и
выключения; гидроагрегат находится в ударопрочном пластиковом корпусе,
легкий и компактный, устойчив к различным атмосферным условиям.
Система SmartLock для Ritmo Delta Dragon 315 B CNC - FA.
С системой SmartLock очень просто менять вкладыши. Буквально, 1 нажатие кнопки и вкладыш снят или установлен. Зажимы центратора оснащены специальной системой быстрой фиксации
редукционных вкладышей SMARTLock. Данная система позволяет быстро
выполнить установку вкладышей без использования дополнительного
инструмента.

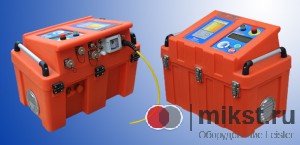

Гидроагрегат Ritmo CNC
Использование этого агрегата
позволяет снизить до
минимума человеческий фактор и риски с ним связанные. Возможны две
модификации: SA (полуавтоматическая) и FA (полностью автоматическая).
Компактный пластиковый корпус защищает
гидроагрегат от падений и атмосферных явлений. Отдельное внимание уделено
соединениям, в которых
используются сверхнадежные коннекторы.
Специальный ударопрочный корпус из пластика защищает от падений, грязи, воды и т.п.
Таймер обратного отсчёта на панели
Программа меню машины, кнопки панели управления и компьютерная
программа выполнены на русском языке, навигация проста и удобна.
Оператору необходимо лишь
выбрать стандарт сварки и диаметр/SDR свариваемой трубы.
Все
сварочные параметры (давление, время, температура) будут установлены автоматически. Если используется
нестандартная труба, предусмотрена возможность ввода своих данных
(диаметр, SDR, материал, время
сварки и давление…), сварочный цикл проводится в автоматическом режиме. После завершения
сварочного цикла
формируется протокол сварки и записывается в память (до 600
отчетов). При необходимости можно напечатать протоколы
напрямую на портативный
принтер или загрузить на компьютер. Используя программное
обеспечение Ritmo, оператор может создать различные базы данных и
вести всю историю в удобной
форме.
Составные части Ritmo Delta Dragon 315 B CNC:
центратор с возможностью расположения как
горизонтально, так и под углом. Вкладыши зажимов устанавливаются с
помощью новой кнопочной системы SMARTLock, использование которой
сокращает время установки одного вкладыша до 1 секунды. Дополнительно
на центраторе установлено устройство фиксации нагревателя, которое
позволяет легко установить нагреватель в зону сварки, а впоследствии
свободно отделить торцы от нагревателя. По бокам центратора
предусмотрена возможность установки опорных роликов (для упрощения
движения труб и извлечения соединения из центратора).

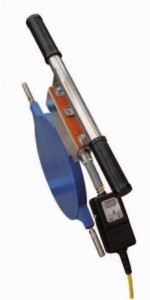

нагреватель с тефлоновым покрытием со
встроенным контактным термометром для отслеживания температуры и
высокоточным электронным терморегулятором «Digital Dragon» (±1°C) в
защитном прорезиненном корпусе со световыми индикаторами работы сети и
нагревателя.
электрический торцеватель
для предварительной обработки торцов свариваемых труб или фитингов. Он
оснащен микровыключателем и плавким предохранителем для защиты
двигателя.
электрический гидроагрегат в
защищенном пластиковом корпусе с рычагом управления
сведением/разведением подвижной каретки, клапаном выпускного давления и
максимального давления (также может использоваться для цикла «с двойным
давлением»), гидравлическими шлангами с БРС и таймером (для отслеживания
времени этапов прогрева и сварки). Возможно подключение прибора
протоколирования INSPECTOR.
станина торцевателя и нагревателя с защитной термостойкой тканью, предотвращающей появление царапин на поверхности.
Комплект Ritmo Delta Dragon 315 B CNC - FA:
новый улучшенный центратор,
электрический гидроагрегат,
электрический торцеватель,
нагреватель с
тефлоновым покрытием (PTFE) с электронным терморегулятором в защитной
коробке
станина для торцевателя и нагревателя,
Автоматический гидроагрегат CNC - FA.
Кроме
этого, в комплекте дополнительно поставляются редукционные зажимные
вкладыши для зажимов всех размеров, которые поддерживает DELTA Dragon 250.
Принадлежности и запасные части по заказу для Delta Dragon 315 B
арт. 80403400 - зажим для фланцев;
арт. 71261150 - деревянный ящик для редукционных зажимных вкладышей;
арт. 81211065 - тележка для транспортировки
арт. 84391050 - комплект портативного принтера для печати протоколов 220 В
Технические характеристики Ritmo Delta Dragon 315 B CNC:
Диаметр свариваемых труб
90 - 315 мм
Материалы
ПЭ, ПП, ПБ, ПВДФ
Размеры (центратор)
1150 х 530 х 531 мм
Размеры (гидроагрегат)
585 х 384 х 463 мм
Масса (центратор)
86 кг
Общая масса
160 кг
Питание
110 В или 230 В - 50/60 Гц
Номин. потреб. мощность
3900 или 4500 Вт
Рабочее давление
0 - 150 бар
Цикл сварки
Полуавтомат и Автомат
Объем памяти
600 сварочных циклов
Класс защиты
IP 54
